Óxido exclusivo y económico a base de Cu

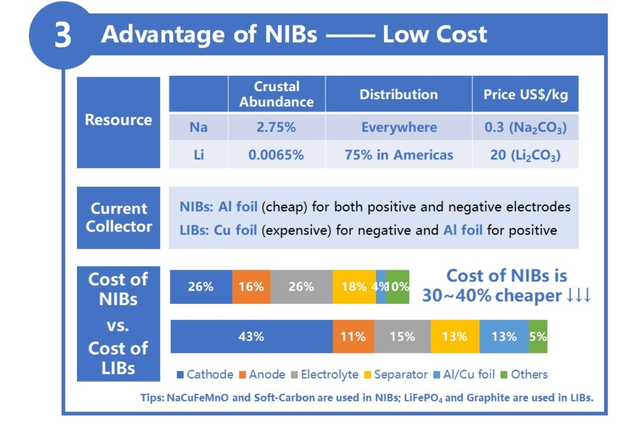

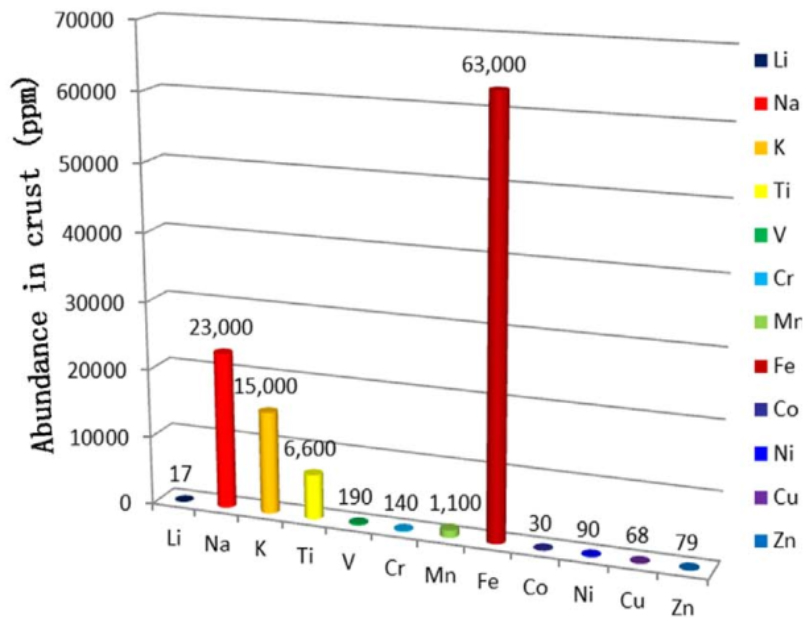

Exclusiva tecnología pionera de material de electrodo negativo de carbono amorfo a base de carbón de bajo costo.

Optimización del sistema de electrolitos de alta estabilidad para mejorar sinérgicamente el rendimiento clave de la batería.

Número total de patentes: 249, patentes solicitadas: 141, patentes autorizadas: 108, patentes de invención: 101

Distribución de patentes:
 Equipamiento: 95  Componentes de la batería: 63  Material del electrodo positivo: 61  Sistema de batería: 11  Material del electrodo negativo: 10  Material celular: 5  Electrolito: 4

Patente de núcleo catódico

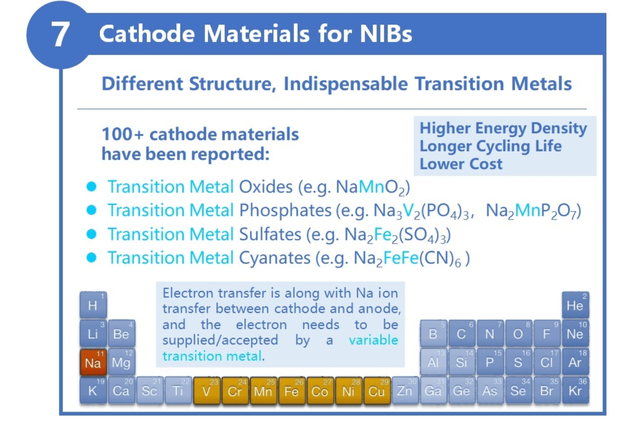

La patente de invención relativa al material catódico de óxido laminar a base de cobre (Na-Cu-Fe-Mn-MO) ha sido autorizada en China, Japón, Estados Unidos y Europa.

Patente de núcleo de ánodo

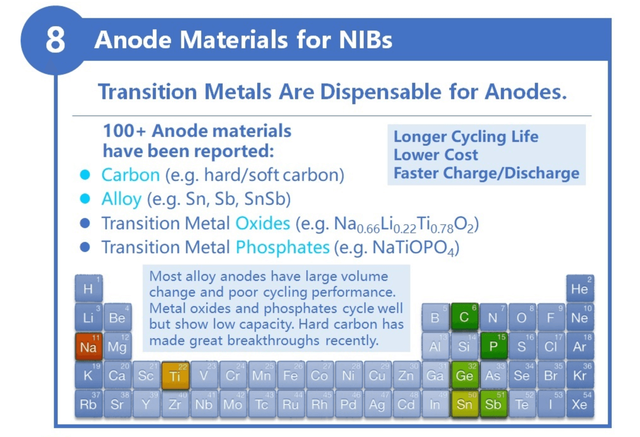

La patente de invención relativa al material anódico de carbono preparado a partir de carbón ha sido autorizada en China, Japón y Estados Unidos.

◼01 Densidad de energía:

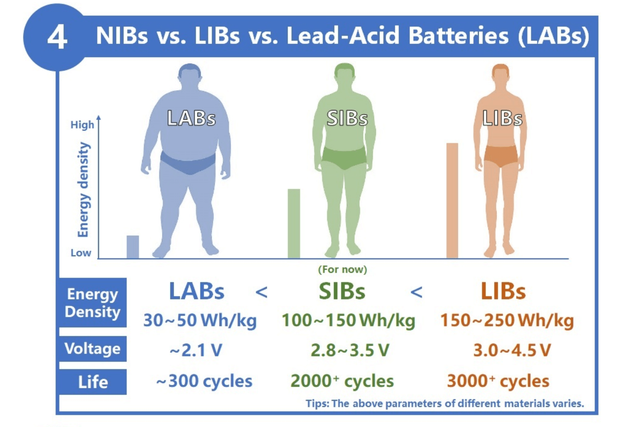

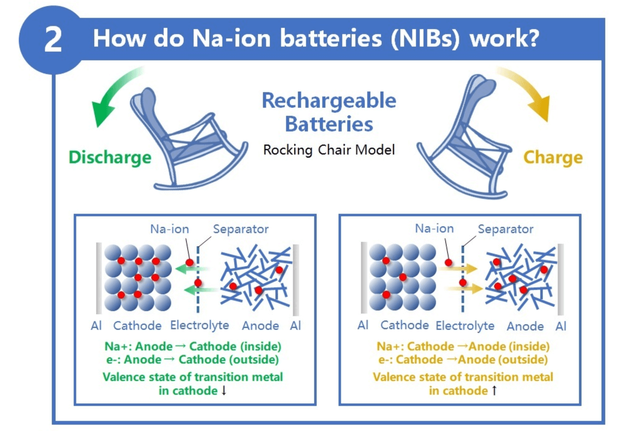

La densidad de energía de las baterías de iones de sodio es de 120-165 Wh/kg, que es de 3 a 4 veces mayor que la de las baterías de plomo-ácido, y la densidad de energía es ligeramente menor que la del fosfato de hierro y litio.

◼02 Temperatura de funcionamiento:
Tiene características de carga y descarga a alta y baja temperatura, con descarga a temperatura ultrabaja de -40 ℃ y recargable a baja temperatura de -20 ℃, lo que reduce los costos de gestión térmica.

◼03 Carga rápida:
La velocidad de carga puede alcanzar los 5C y la ventaja de la carga rápida es obvia.

◼04 Característica de seguridad:
El producto ha pasado una serie de certificaciones y pruebas relacionadas como GB 38031-2020, UN38.3, UL1642, GB/T31485-2016, y su seguridad cumple con los estándares.

◼05 Datos de rendimiento:

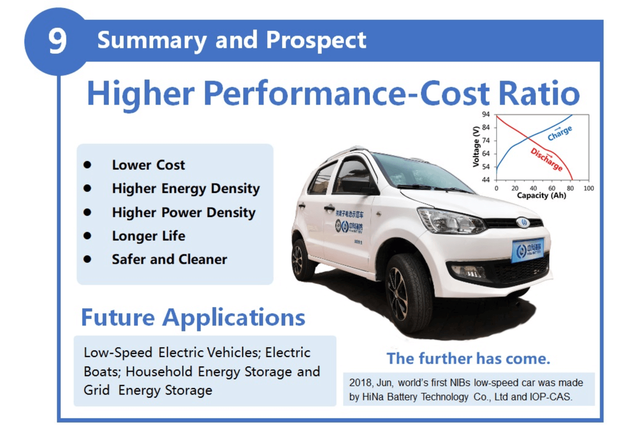

① La capacidad de la batería permanece por encima del 70 % a -40 ℃; ② La capacidad de la batería se mantiene por encima del 88 % a -20 ℃; ③ La tasa de retención de capacidad es del 92% después de 1800 ciclos de 1C; ④ La tasa de retención de capacidad es del 92% después de 1600 ciclos del ciclo 2C (ciclo CC); ⑤ La tasa de retención de capacidad es del 96 % después de 4300 ciclos del ciclo 2P; ⑥ La tasa de retención de capacidad sigue siendo superior al 95% después de la descarga de 4C.
